КвадаксQuadax, готовые исполнения трубопроводной арматуры и индивидуальные решения с подбором наилучших характеристик для экстремальных условий эксплуатации.

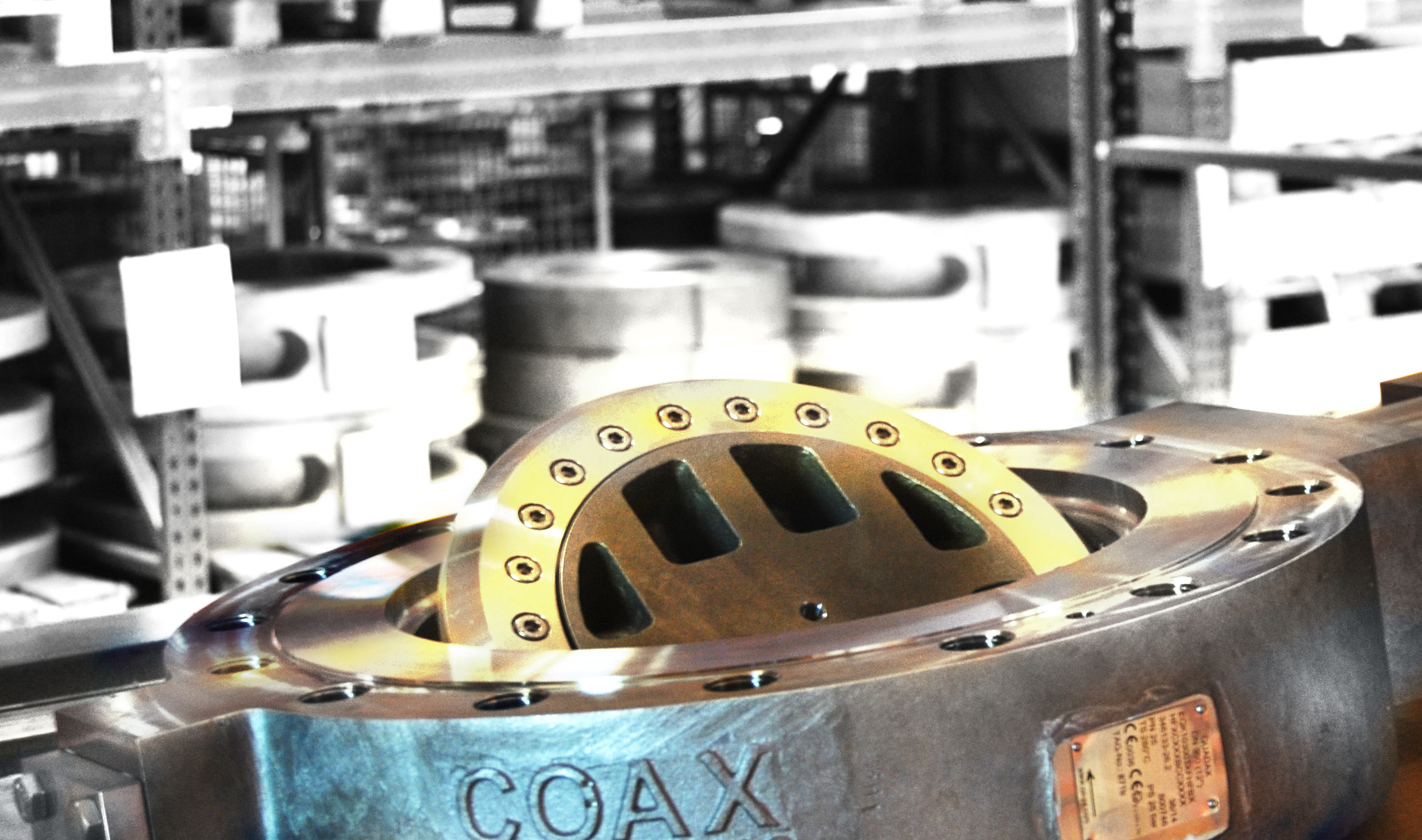

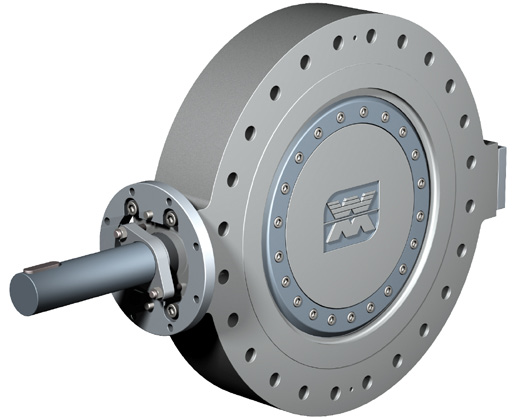

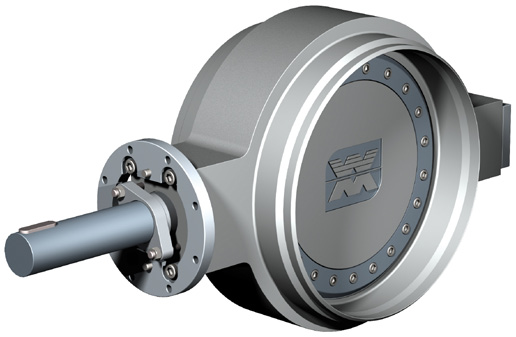

Затвор поворотный дисковый Quadax® - одна из конструктивных серий Müller co-ax (г. Форхтенберг). За счет уникальной конструкции 4-х эксцентрикового исполнения затвора и новой технологии изготовленияQuadax® достигает наивысших требований герметичности в затворе даже при условиях экстремальных температур от минус 270°C до плюс 800°C. Запатентованная конструкция обеспечивает идеально круглую уплотнительную поверхность запирающего элемента позволяя работать без трения во время закрытия/открытия арматуры. Кроме того, данная конструкция равномерно расширяется/сужается, гарантируя долгосрочную герметичность при критических перепадах давления и температур жидких и газообразных сред, в том числе для кислорода. Затворы поворотные дисковые изготавливаются диаметром от 50 мм до 1000 мм, условным давлением до 160 кгс/м², имеют различные варианты управления, такие как ручной редуктор, пневматический, электрический или гидравлический привод согласно требованиям Заказчика.

ПРИНЦИП КОНСТРУКЦИИ

Четверной эксцентрик

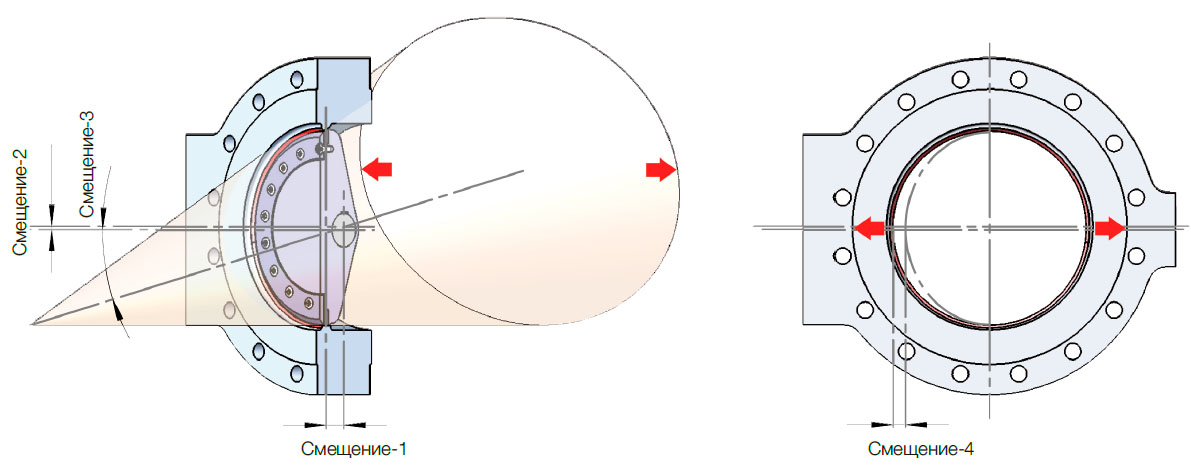

Quadax® 4-кратный эксцентриситет: Эллиптический конус даёт в итоге круглое и следовательно большее сечение седла в корпусе.

ВАРИАНТЫ УПЛОТНЕНИЙ

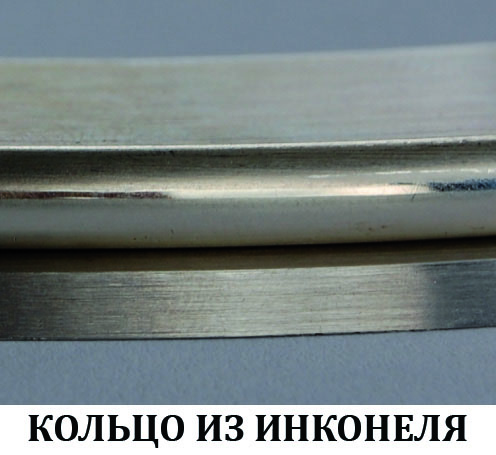

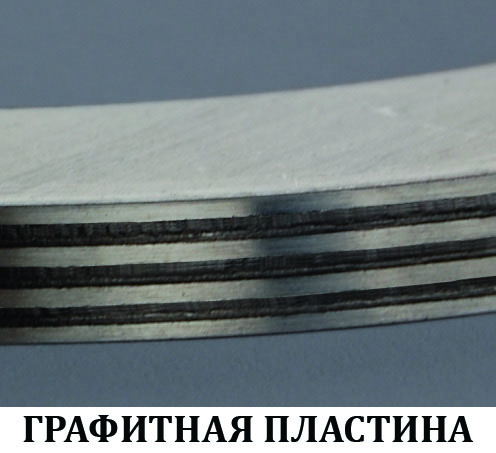

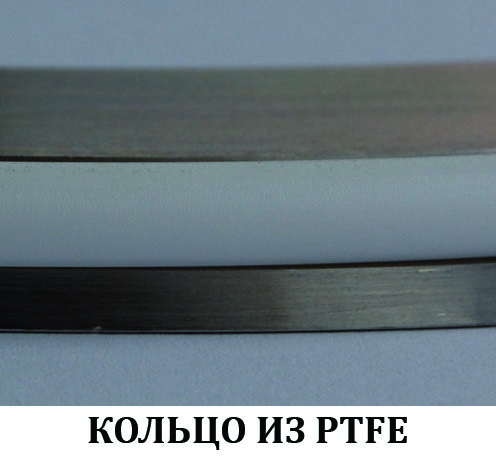

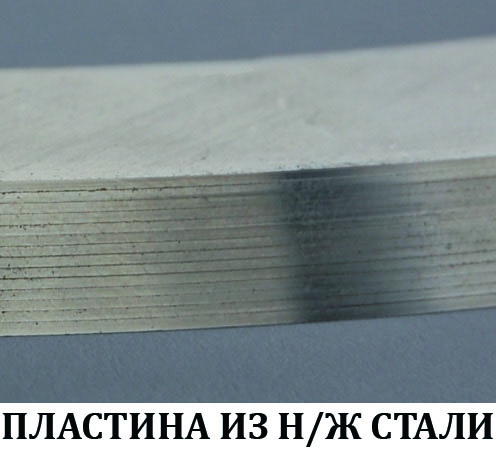

Графитная пластинаПластина из н/ж сталиКольцо из инконеляКольцо из PTFE

ЗАТВОРЫ ПОВОРОТНЫЕ ДИСКОВЫЕ

ОБЩИЕ ХАРАКТЕРИСТИКИ

Материалы корпуса Сталь, н/ж сталь, спец. материалы (Дуплекс, Инконель, Бронза)
Исполнение НЗ, НО , ДД
Класс герметичности 1 DIN 3230, A DIN EN 12266, BS 6364, Fire safe. API 598, ANSI FCI 70-2 Class VI
Направления потока любое, желательно по указателю
Рабочая и окружающая температура стандартная комплектация минус 10°C … плюс 450°C
со специальными материалами минус 270°C … плюс 800°C
Сертификаты PE D, Fire safe, BAM, TA Luft, ATEX, SI L-3, etc.

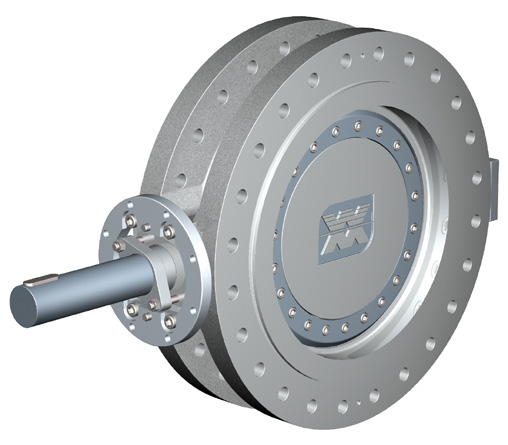

Фланцевое исполнение

ФЛАНЦЕВОЕ ИСПОЛНЕНИЕ

Диаметр Ду50мм (2”) – 1000мм (40”) (>1000 (40”) по запросу
Присоединение Фланцевое
Диапазон давления Давление корпуса до 160 кгс/м², ANSI class900
Δp Стандартный шток 52 кгс/м² в обоих направлениях
Δp Специальный шток 100 кгс/м² в обоих направлениях

Межфланцевое исполнение

МЕЖФЛАНЦЕВОЕ ИСПОЛНЕНИЕ

Диаметр Ду50мм (2”) – 1000мм (40”) (>1000 (40”) по запросу
Присоединение Межфланцевое
Диапазон давления Давление корпуса до 63 кгс/м², ANSI class600
Δp Стандартный шток 52 кгс/м² в обоих направлениях

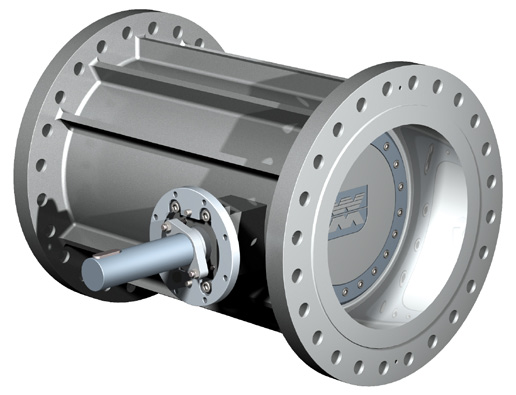

Исполнение со строительной длиной клиновой задвижки

ИСПОЛНЕНИЕ СО СТРОИТЕЛЬНОЙ ДЛИНОЙ КЛИНОВОЙ ЗАДВИЖКИ

Диаметр Ду80мм (3”) - 1000мм (40”) (>1000 (40”) по запросу
Присоединение Фланцевое
Диапазон давления Давление корпуса до 100 кгс/м², ANSI class600 (другие по запросу)
Δp Стандартный шток 52 кгс/м² в обоих направлениях
Δp Специальный шток 100 кгс/м² в обоих направлениях

Исполнение под приварку

ИСПОЛНЕНИЕ ПОД ПРИВАРКУ

Диаметр Ду80мм (3”) - 1000мм (40”) (>1000 (40”) по запросу
Присоединение Под приварку
Диапазон давления Давление корпуса до 160 кгс/м², ANSI class900
Δp Стандартный шток 52 кгс/м² в обоих направлениях
Δp Специальный шток 100 кгс/м² в обоих направлениях
