Клапаны регулирующие

Специальный вид трубопроводной арматуры для управления жидкими и газообразными потоками трубопроводов – клапаны регулирующие. Устройство, устанавливаемое на трубопроводе, регулирует давление и расход среды, температуру. Оказывает предохранительно-перекрывающее действие, при превышении давления и температуры используется для отключения массовых потоков и предохранительного отключения паровых линий.

Регулирующие клапаны как с электроприводом, так и ручной регулировки изготавливаются из стали, чугуна, латуни, бронзы и неметаллических материалов.

Применяется в системах тепло- и хладоснабжения, системах утилизации тепла, на технологических линиях, нефтегазовой промышленности.

В ассортименте нашей компании клапаны регулирующие с электроприводом и ручной регулировки.

Регулирующая арматура предназначена для регулирования расхода путем изменения количества протекающей по трубопроводу рабочей среды. Данный вид арматуры управляется от постороннего источника энергии.

При ручном управлении осуществляется только периодическое ступенчатое регулирование. Непрерывное и бесступенчатое регулирование осуществляется при помощи пневматических, ги­дравлических и электрических приводов (исполнительных механизмов). В качестве регулирую­щего органа могут применяться крапы, шланговая арматура, мембранная арматура, дисковые затворы и клапаны: односедельные, двухседельные, клеточные, трехходовые.

Наибольшее распространение получили клапаны запорно регулирующие. Они имеют затвор (иногда его называют плунжером) по конструктивному исполнению он может быть стержневым (игольчатым), палым (юбочным), сегментным, тарельчатым и поршневым (клеточным).

Клапан регулирующий чаще всего изготавливают с пневматическими мембранными исполнительными механизмами (МИМ), или сильфонными исполнительными механизмами, или электрическими исполнительными механизмами (ЭИМ). Такие клапаны называются «регулирующий клапан с электроприводом».

С пневмо- или гидроприводом одностороннего действия, снабжен­ные силовой пружиной или грузом, по виду действия подразделяются на нормально открытые (НО) и нормально закрытые (ИЗ) в зависимости от того, открыт или закрыт клапан при отсутствии давления в приводе.

Процесс регулирования заключается в том, что при перемещении плунжера, благодаря осо­бой конструктивной форме плунжера и седла (стакана), обеспечивается заданная характеристи­ка регулирования потока. Плунжер перемещается в соответствии с сигналом, поступающим от прибора, установленного в системе автоматики. Пропускная характеристика может быть линей­ной, равнопроцентной или специальной.

Регулирующий клапан с электроприводом

Предназначены для быстрого дистанци­онного отключения или включения трубопровода. В связи с ограниченными тяговыми усилия­ми применяемых электромагнитов условные проходные диаметры электромагнитных клапанов прямого действия обычно имеют небольшое значение — DN 6...40 мм. Применение мембранных усилителей позволяет создавать с DN 100...200 мм. Диапазон давле­ний — от 1 до 200 кгс/см2. Температура рабочей среды от -40 до +225°С.

Регулирующий клапан с электроприводом необходим для автоматического управления параметрами рабочей среды: жидкой или газообразной.

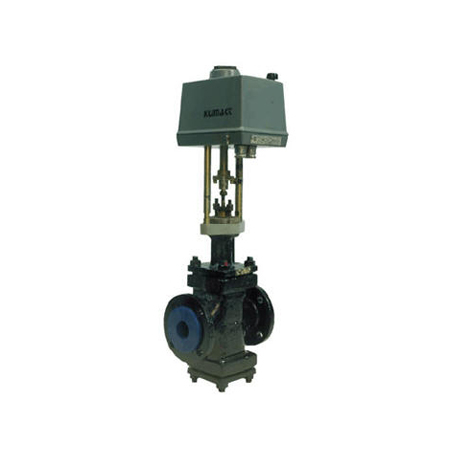

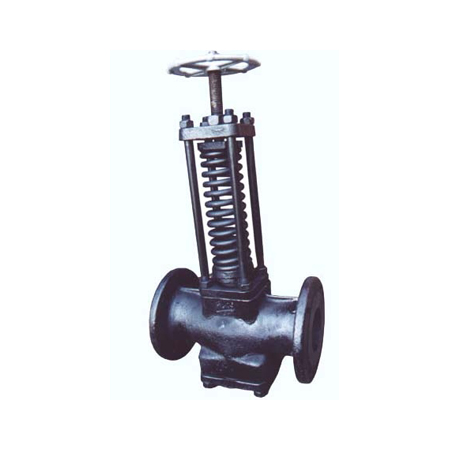

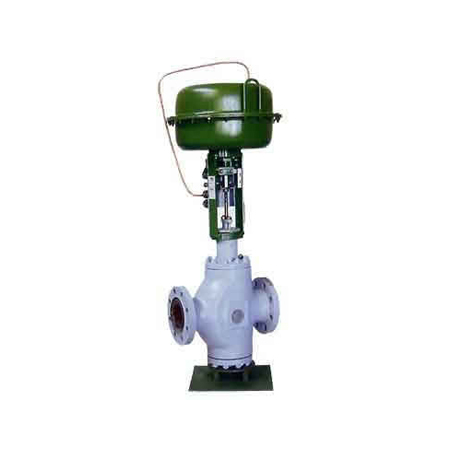

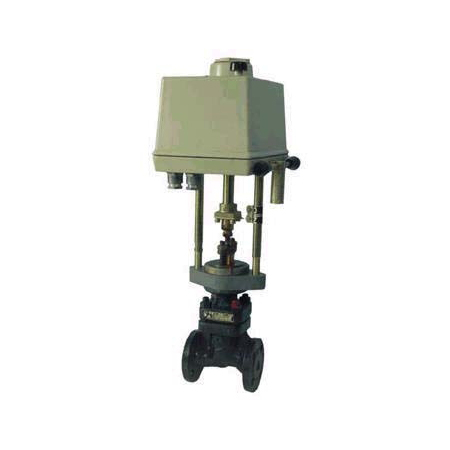

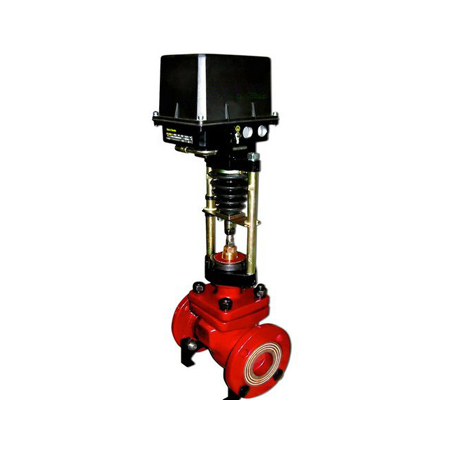

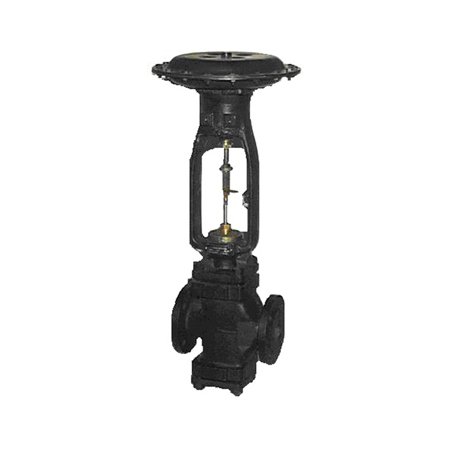

Клапан регулирующий 21ч5бк Клапан регулирующий 25с48/50нж Клапан регулирующий 25ч37нж/25ч38нж Клапан регулирующий 25ч940нж Клапан регулирующий 25ч943нж Клапан регулирующий 25ч945п
