Конденсатоотводчики

Конденсатоотводчики - это конструкции арматуры, пропускающие конденсат и задерживающие пар. Конденсат образуется в результате потери паром тепла в теплообменниках и при прогреве трубопроводов и установок, в результате чего часть пара превращается в воду. Поскольку конденсат уже не обладает столь значительной энергией как пар, его сразу же и в полном объеме необходимо отвести из зоны теплопередачи. Не следует забывать, что наличие конденсата в паровых системах приводит к гидроударам, снижению тепловой мощности и ухудшению качества пара.

Сам термин «конденсатоотводчик» пришел к нам из английского языка. Его дословный перевод - «паровая ловушка» (англ. "steam trap"). Таким образом, главной задачей конденсатоотводчика является своего рода экономия пара, т.е. конденсатоотводчик должен запирать пар в теплообменнике до полной конденсации, а затем отводить образовавшийся конденсат. Причем этот процесс должен быть полностью автоматизированным, вне зависимости от любых колебаний нагрузки и параметров пара.

В зависимости от главного принципа работы конденсатоотводчики можно разделить на три группы:

  • механические (поплавковые);
  • термостатические;
  • термодинамические.

Могут применяться и другие виды конденсатоотводчиков: сопловые, лабиринтные, а также комбинированные термостатические/термодинамические.

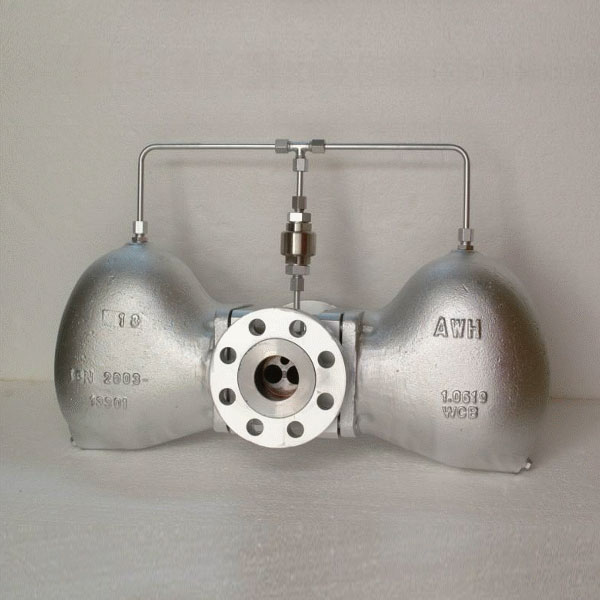

Механические конденсатоотводчики

Наибольшее распространение получили механические конденсатоотводчики, поскольку принцип их работы обеспечивает постоянную разрядку конденсата с большим диапазоном расходов.

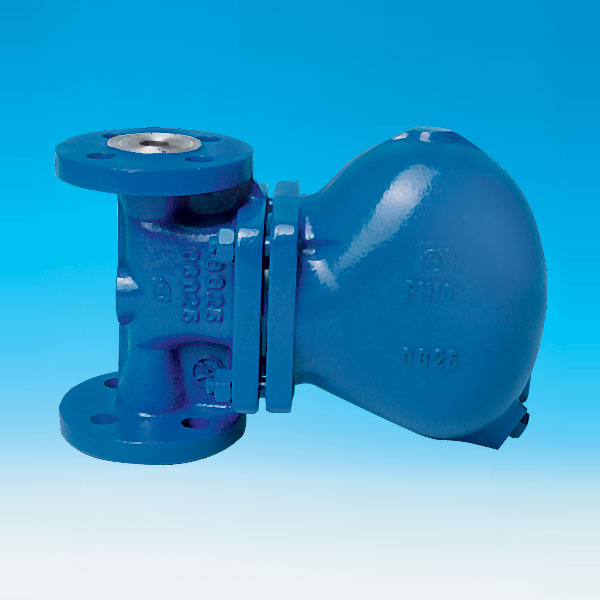

Принцип действия этих конденсатоотводчиков основан на разнице плотности пара и конденсата. Клапан приводится в действие поплавком разных форм: в виде шара или перевернутого стакана.

Термостатические конденсатоотводчики

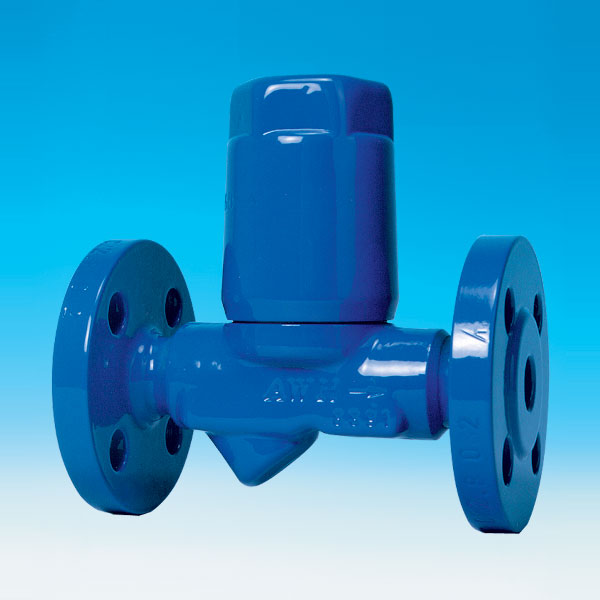

Работа термостатических конденсатоотводчиков базируется на использовании расширения тел от нагревания и разности температур пара и конденсата. Прежде чем конденсат будет отведен, его охлаждают до температуры ниже температуры сухого насыщенного пара.

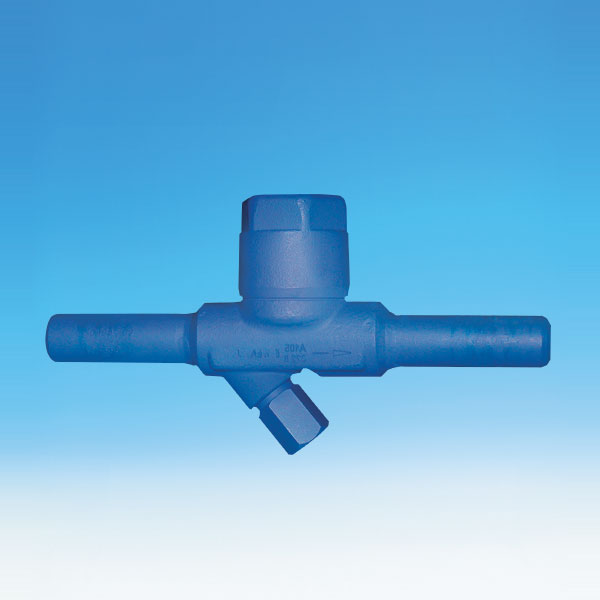

Термодинамические конденсатоотводчики

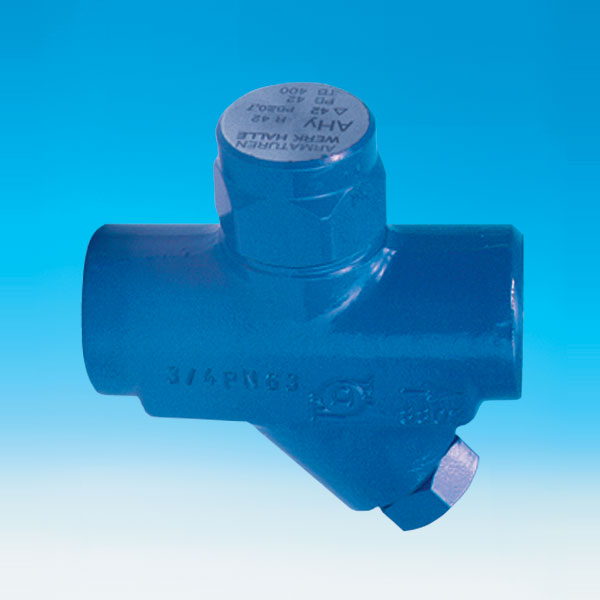

Термодинамические конденсатоотводчики работают за счёт использования аэродинамического эффекта и термодинамических свойств среды. Основным элементом таких конденсатоотводчиков является специальный диск.
